Bộ chuyển điện từ 12v ắc quy sang sạc điện thoại hoặc laptop sạc nhanh 4 cổng PD65W

Trong suốt hành trình xây dựng NGOC Technologies từ cái thời mình bắt đầu tìm hiểu về năng lượng mặt trời, đến khi nghiêm túc với đèn năng lượng mặt trồi thì mình rất thích và coi trọng việc DIY các dự án nhỏ nhỏ liên quan đến điện mặt trời mục tiêu là chi phí thấp nhưng hiệu quả. Và việc sạc điện thoại là một trong những yếu tố rất quan trọng nên việc chuyển nguồn điện từ 12v ( hoặc 24V ) để xuống nguồn đủ USB sạc điện thoại hoặc các thiết bị điện tử dùng nguồn USB hoặc Type C mình khá quan trọng.

Lý do cần sử dụng mạch hạ áp 12v xuống 5v sạc điện thoại

Nhắc lại một chút về câu chuyện bão Yagi, năm đó thì sau bão mất điện và lúc này việc gọi điện cho người thân là một nhu cầu cực kỳ quan trọng, nhà mình có ưu điểm là Lắp đặt Internet : Sim u1500 Vinaphone và bộ phát Huawei B535 nên vào thời điểm đó thì mạng Mobifone và Viettel hoàn toàn mất sóng chỉ có Vinaphone là có sóng thôi. Thêm nữa. Mình sử dụng luôn nguồn điện từ  Bộ pin lưu trữ năng lượng mặt trời. để làm nguồn (12v) cho bộ phát Huawei, có sẵn đèn, có sẵn quạt để sử dụng trong những lúc cấp bách nhất cũng như hằng ngày.

Một mặt khác, ở quê chỗ bố mẹ mình cũng sử dụng bộ tương tự, chỉ có điều là thời điểm đó bố mẹ mình dùng bộ phát wifi MR6000 TPLink và sim không phải Vinaphone( nên bị mất sóng). May mắn là đến hôm sau cũng gọi được. Ở quê thì may vẫn ổn, chỉ có điều là bộ đèn năng lượng mặt trời ( như nhà mình ) nhưng do bố mẹ cho hàng xóm sạc nhờ điện thoại ( sạc dự phòng, sạc điện thoại…) thành thử bị sập nguồn lúc 22h đêm. Nên đêm đó không có quạt và đèn sử dụng. Mà quan trọng là sau bão thì trời cũng âm u thôi, không có nắng nhiều lắm.

Nhưng hơn hết, nó phát huy được khá hoàn chỉnh nhu cầu của mình, là sử dụng hàng ngày và trong những thời điểm cấp bách. Sau này mình có nâng cấp việc sạc điện thoại lên thêm một mức độ mới là có mạch riêng với 4 cổng USB Type C và mỗi cổng 65W *4, ( sạc được laptop nhé),.

Giới Thiệu mạch hạ áp 10-32V xuống 5V

Thông tin sản phẩm: Đây là một mạch điện tử đến từ hãng CKCS có chức năng chuyển nguồn điện cao ( 12V ~ 30V) xuống điện áp Type C ( từ 5V đến 21V) nó chuyên được dùng trong các bộ lưu trữ điện áp travel.

Mình có dùng vài mạch rồi, nhưng nó thực sự hữu ích với người sử dụng biết về nó thôi, chứ ở quê thì bố mẹ mình cắm trực tiếp vào ” cổng USB trên bộ điều khiển sạc năng lượng mặt trời PWM Souer” luôn, nó cố định, dễ nhận diện và dễ sử dụng hơn hẳn. Vì dùng toàn iPhone đời cũ là 12 với XS max nên dùng đầu USB chân to, không dùng USB Type C nữa nên nó càng hợp, Thôi thì miễn sao phù hợp là được. Nhưng mình thì vẫn dùng và khuyến khích bạn nào muốn sạc chuẩn cho điện thoại thì sử dụng mạch chuẩn PD này cho an toàn nhé.

Thông số sản phẩm

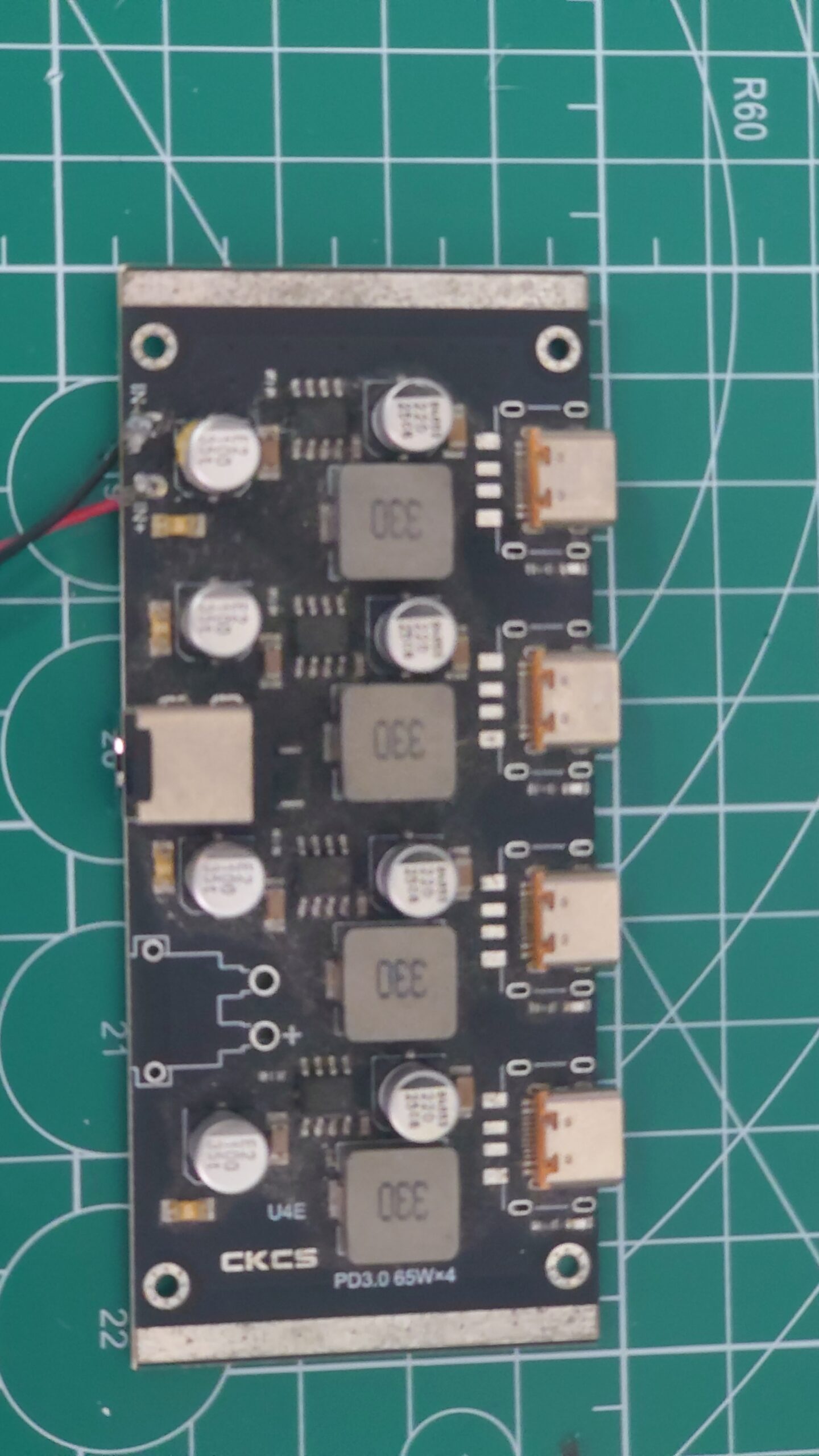

Đây là một mạch của hãng CKCS nó nhận nguồn vào là từ 10v đến 32V để hạ áp xuống, với mạch mình đang dùng là mạch ra 4 cổng Type C *65W nên nếu nguồn vào lớn hơn 19V thì có thể sạc luôn được cho laptop nữa nhé. Nhưng ở góc độ bài viết này mình chỉ nói đến việc chuyển từ điện 12V sang 5V và sạc điện thoại cũng như các thiết bị điện 5V tương đương thôi.

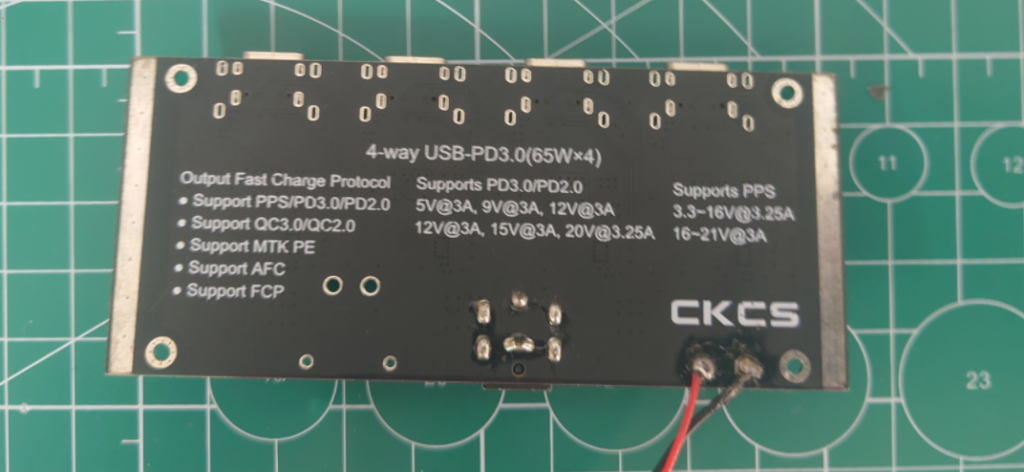

Chú ý: Tính năng của nó rất hay là nguồn ra có thể hỗ trợ PD3.0/PD2.0 với 5V@3A, 9V@3A, 12V@3A, 15V@3A và [email protected]. tức là sạc tốt cho laptop của mình luôn nhé > mình nghĩ nhiều bạn cần cái này, mình có dùng nguồn 24V và sạc cho laptop thường xuyên nhưng không cắm cố định.

Ứng dụng mạch hạ áp thành sạc điện thoại và các thiết bị điện.

Nếu bạn còn đang băn khoăn là hơn 200.000đ cho một bộ mạch này sẽ dùng để làm gì, thì mình đã và đang sử dụng nó hàng ngày cho nhiều mục đích khác nhau bao gồm:

1. ( Đã từng sử dụng) Sử dụng 2 bình ắc quy đấu nối tiếp vào ( hệ 24V) để làm nguồn sạc laptop, sạc tốt nhé.

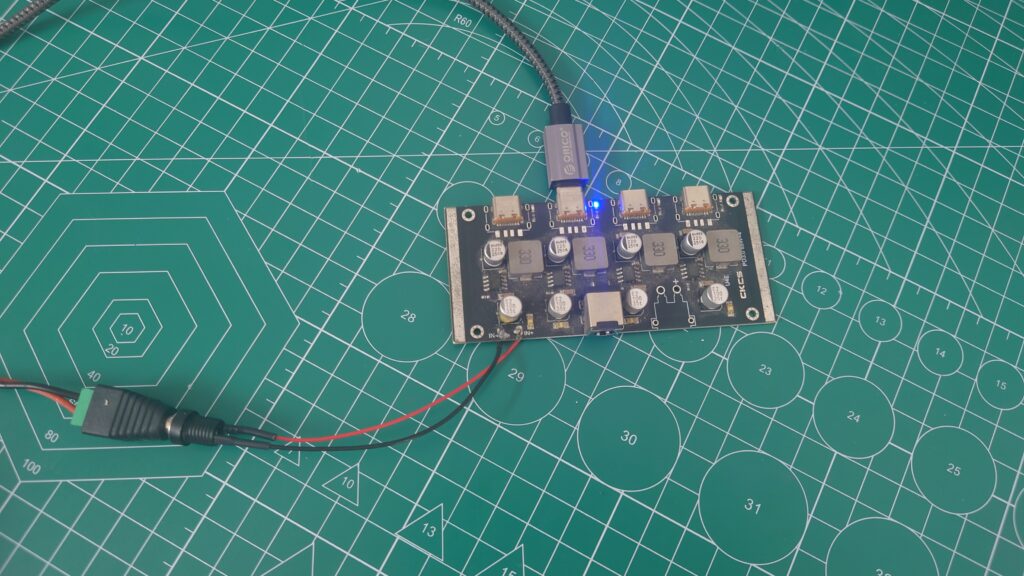

2. ( đang dùng) sử dụng nguồn điện áp 12v để sạc cho điện thoại, nó tự căn chỉnh đầu ra hoàn toàn tự động nên bạn sử dụng sạc cho điện thoại thoải mái nhé, thêm nữa là Công nghệ sạc nhanh Qualcomm Quick Charge 2.0 và 3.0 giúp thiết bị sạc nhanh mà an toàn. Nó khác hoàn toàn với cổng ra USB A trên bộ điều khiển sạc năng lượng mặt trời nhé, Ngoài ra mình chuyển bộ nhà mình sang sử dụng ” bộ điều khiển sạc năng lượng mặt trời Mạnh Quân loại không vỏ” nên hiện tại nó không có cổng OUT USB nữa.

So Sánh giữa mạch hạ áp 12v xuống 5V 4 cổng Type C với sạc Anker.

Ở nhà, thì mình dùng chính là dây sạc Type C to Lining ( iphone ) và củ sạc Anker. Nó cũng Type C và có Công nghệ sạc nhanh Qualcomm Quick. Hai cái thì tương tự nhau và đã dùng một thiết bị đo tương đương USB Multifunction Tester KWS-DC28 đo điện áp DC siêu tiện ( nhưng loại USB TYPE C ) cho ra kết quả khá tương đồng, nhận diện chính xác được dòng và điện áp. Và quan trọng hơn là nó sử dụng chuẩn Qualcomm Quick Charge nên dù là đồ DIY nhưng cực kỳ yên tâm sử dụng nhé.

Mình đã dùng được hơn 1 năm, từ khoảng cuối năm 2024, cũng ít dùng vì dùng hệ 24V nạp ắc quy cho cả laptop, đến đầu 2025 thì mình cắm trực tiếp vào bộ nguồn 12v nên sử dụng thường xuyên và ổn định sạc điện thoại của mình hàng ngày luôn.

Những giải pháp khác khi muốn sạc điện thoại hoặc lấy nguồn điện 5V từ nguồn 12V

Mình thích khám phá thì chọn phương án mạch như trên thôi chứ thực tình có nhiều phương án khác nhau mà vẫn đang sử dụng, ví dụ như tẩu chuyển từ 12V sang USB A và Type C, có nhiều loại trên thị trường lắm giá nó cũng tầm hơn 100k thôi, cái này thì đơn giản, nhẹ nhàng, không hàn gắn không chế chào nào hết chỉ cần cắm vào là sạc được bình thường thôi.

Xong đợt này, họ còn có “Bộ chuyển đổi bình ắc quy 12V20AH(thường,có đèn)” hay cực, kiểu là một vỏ lắp vừa in vào bình ắc quy, xong nó cho ra một vài cổng USB A, C để sạc điện thoại ý, cái này về công nghệ chắc chắn không thể bằng bộ mạch mình giới thiệu ở trên, nhưng nếu nói về độ thông minh, tính tiện dụng và đơn giản trong quá trình sử dụng thì là cực kỳ ngon luôn.

Ý Tưởng: Đợt review Minio Green thì thấy có ít cổng sạc quá, nếu muốn bạn có thể dùng bộ mạch này để trên xe và có thêm 4 cổng sạc nữa nhé, mà nó chuẩn PD an toàn cho thiết bị sạc như iPhone, điện thoại máy tính bảng hơn rất rất nhiều so với mạch mặc định trên xe. Chứ thấy bán sẵn cho VF3 mà toàn 500k mạch thường thấy hơi đắt ý

Cái mình làm việc về đèn năng lượng mặt trời, xây dựng các bộ tích điện mini cũng mong muốn như thế, kiểu thay vì bạn phải có hiểu biết nhất định về điện, có thể xảy ra nguy cơ nhầm, chập điện và hỏng thiết bị thì muốn xây dựng các dạng Module đúng kiểu Plug and Play đấy, cắm là chạy, cắm sai cũng không cắm được, tuy nhiên do năng lực sản xuất hiện tại chưa làm được điều đó nên cố gắng trong tương lai sau này khi tìm được đối tác phù hợp.
