[DIY] Bộ pin lưu trữ năng lượng mặt trời. Có video

Câu chuyện bắt đầu vào năm 2023, thời điểm đó ” bị mất điện rất nhiều” hầu hết trên cả nước xảy ra tình trạng thiếu điện và mất điện, ở Hà Nội thì ít hơn, nhưng Hải Phòng, Thái Bình ( hiện nay là Hưng Yên ) khi đó tình trạng mất điện xảy ra nhiều lắm luôn

Và lúc đó anh em thích nghiên cứu về điện bắt đầu quan tâm đến các hệ thống pin năng lượng mặt trời nhiều hơn. Tuy nhiên, điều này với cá nhân mình thì không hợp lý vào thời điểm đó. Khi mà đi làm ngày 8 tiếng, tối về mới sử dụng tới điện nên đầu tư một hệ điện năng lượng mặt trời có lưu trữ tối thì giá thành phải nói là rất rất cao, cực kỳ không hiệu quả. Thậm chí thời điểm đó mức chi phí vào khoảng trên dưới 100 triệu đồng. Mà dùng tí buổi tối thế thì hoàn toàn không khả thi. Lỗ to

Thế rồi mình bắt đầu tìm hiểu đèn năng lượng mặt trời… và các thiết bị điện 12v, đó thực sự là lựa chọn đúng đắn lắm luôn, đặc biệt là đến đợt bão Yagi thì đúng là cứu sinh.

Trong đợt theo dõi bão Wipha qua Windy vừa rồi, thì cũng dự phòng các thứ nhưng may mắn là không ảnh hưởng, không mất điện. Nhưng tại thời điểm hôm qua thôi ( lúc bão đang có nguy cơ đổ bộ vào Hải Phòng rất cao) thì mọi người bắt đầu tìm kiếm quạt tích điện, đèn tích điện.

Vì thế bài viết này sẽ nói về ” cách làm bộ pin lưu trữ năng lượng mặt trời và thiết bị điện sử dụng hệ 12v ( hoặc 24V ) chi tiết mà mình đã từng làm nhé!

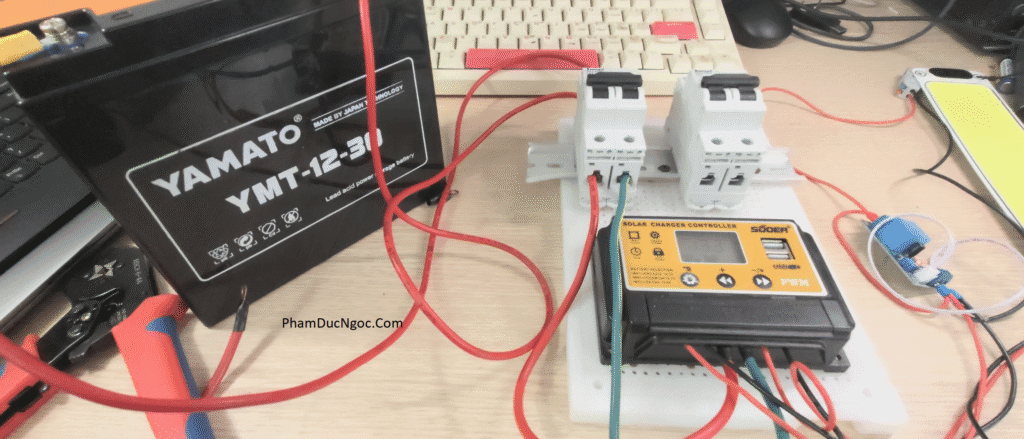

Thông tin về bộ lưu trữ điện năng lượng mặt trời hệ 12V

Bộ này là một bộ điện năng lượng mặt trời dự phòng, nó đáp ứng chính cho nhu cầu:

1. Chạy được 1 đến 2 cái Quạt Tích Điện: Quạt BLDC dùng 12V siêu mát, tuy là quạt 12V thôi nhưng gió khá mạnh, tương đương quạt 220v
2. Chạy được đèn 12v thêm Công tắc cảm biến ánh sáng tự động bật-tắt đèn, thay thế cho đèn năng lượng mặt trời
3. Một số thiết bị điện 12v khác, giờ mình đã mở rộng ra lưu trữ pin cao hơn nên cơ bản sẽ sử dụng nhiều thiết bị khác như
   • Tưới cây tự động theo cảm biến đất
   • Bộ lọc không khí cho xe oto nhưng sử dụng hệ 12v nên lắp đặt vào cửa ( thông với bên ngoài ) gọi là máy cấp khí tươi.
   • Dùng để sạc các thiết bị 5v ( chuyển từ 12v sang 5v bằng đầu chuyển ) sạc cho điện thoại, sạc dự phòng….
   • Làm đèn trang trí trong nhà nữa, sử dụng dải LED chiếu sáng.
   • Sử dụng luôn cho bộ phát wifi từ sim 4G đáp ứng cả lúc mất điện thì vẫn có internet sử dụng tốt luôn

Cuối cùng,. nó đáp ứng tốt nhu cầu sử dụng của mình, nên sẽ chia sẻ từ từ. Trước mắt sẽ là làm bộ lưu trữ trước nhé!

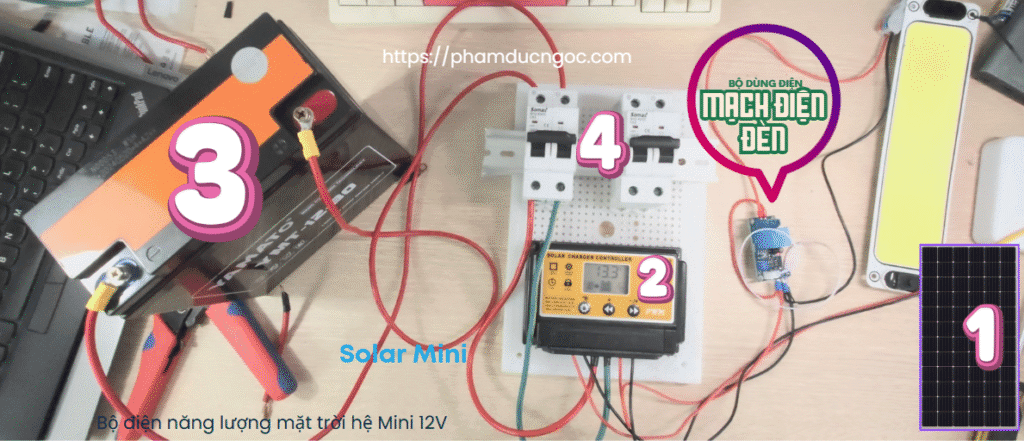

Chuẩn bị dụng cụ và thành phần làm hệ lưu trữ 12v cho gia đình

Bộ lưu trữ này sẽ bao gồm các thiết bị sau:

1. Tấm pin năng lượng mặt trời: Hệ bé nên sử dụng tấm pin 18v 200W đến 300W là phù hợp nhất.
2. Bộ điều khiển sạc năng lượng mặt trời Suoer 12/24v 30ah : Nó có tác dụng chuyển hóa điện từ tấm pin không ổn định ( lúc nắng to lên đến hơn 18v nhưng lúc nắng yếu chỉ 9v > dễ hỏng bình lưu trữ ) nên cần bộ điều khiển này để ra dòng 12v ổn định ( hoặc trong giới hạn cho phép ) tránh tình trạng trồi sụt điện áp.
3. Lưu trữ:
   • Đang sử dụng Bình ắc quy 12v 30ah của ắc quy xe đạp điện mua giá khoảng 500.000đ
   • HOẶC một bộ là sử dụng Pin Lithium tự đóng( 12v 70ah ), có bao gồm mạch cân bằng, và mạch sạc.
4. Các linh kiện khác:
   • Dây điện DC và cả AC, tuy nhiên hãy tối ưu tốt nhất để an toàn thì sử dụng dây diện DC cỡ 18AWG là đẹp
   • Đầu tẩu 12V jack cái
   • Át Tô Mát chuyên dụng cho dòng điện DC và bảng mạch điện….
   • Đương nhiên không thể thiếu kìm cắt dây điện và các thiết bị sửa điện liên quan,

Cách thực hiện DIY bộ lưu trữ điện năng lượng mặt trời 12V cho gia đình

Các bước thực hiện, thực ra cũng phải trải qua một vài lần nâng cấp từ từ, còn như mình đã chuẩn bị sẵn như ở trên rồi thì bạn cứ theo những thiết bị đó mà mua nhé.

Bước 1: Kết nối bình ắc quy với bộ điều khiển sạc năng lượng mặt trời.

Bước 2: Kết nối Tấm pin năng lượng mặt trời tới bộ điều khiển sạc ( nhớ theo trình tự bước 1 trước , nếu không đúng có thể bị hỏng bộ sạc )

Bước 3: Kết nối đầu ra tải với Jack tẩu cái

Các thiết bị được kết nối với nhau bằng dây DC chuyên dụng ( tốt nhất )

Bước 4: Kết nối át tô mát vào bảng mạch, át tô mát sẽ được gắn vào hai vị trí là Bước 1( từ tấm pin xuống điều khiển ) và từ pin ra thiết bị tải.
