CB là gì? toàn bộ thông tin Aptomat chống giật mà bạn cần biết.

Chuyện là mình có chuyển vào nhà mới cách đây mấy tháng, nhà này thì xây từ khoảng 10 năm trước những vẫn ổn, toàn bộ mọi thứ còn như ở thập niên trước thậm chí là trong nhà nhà còn có cả ổ cắm RJ11 ( loại dùng cho điện thoại bàn ngày xưa ý) và truyền hình cáp. Nhưng trước mắt mình nói về vấn đề điện nhé, trong nhà sử dụng dây điện khá ổn, nhưng CB thường mà mọi người hay gọi là Át tô mát ( Aptomat ) là loại chống chập thường thôi. Nên mình sẽ tự thay thế toàn bộ CB trong nhà là loại chống giật và chống chập luôn. Cùng theo dõi nài viết này nhé.

Đầu tiên, phải nói rằng may mắn là toàn bộ điện trong nhà được thiết kế chuẩn chỉ, vẫn y nguyên từ ngày mới làm nhà nên thiết kế chuẩn, chia ra làm các phân bậc khác nhau. Cụ thể hơn thì

1. Cột điện có một CB của điện lực
2. Đầu nhà có một Cầu Dao tổng
3. Trong nhà đầu tiên sẽ từ Cầu Dao tổng vào một CB tổng (60A) trong nhà
4. Từ CB tổng (60A ) chia làm một số tải khác bao gồm
   • CB dành cho phòng khách, sử dụng CB 30A
   • CB phòng bếp sử dụng CB 40A
   • CB phòng ngủ sử dụng 16A đến 20A ( phòng có điều hòa sử dụng 20A)
   • CB phòng tắm ( nơi có bình nóng lạnh thì sử dụng 30A)

Nhìn chung, mình cực kỳ ưng cái cách thiết kế điện ở nhà này bởi bố trí khoa học, mặc dù đã hơn 10 năm trước nhưng chủ nhà cũ rất coi trọng vấn đề điện, có điều là một số điện đi âm tường thì không thấy ” ống luồn dây điện” do chưa đục hẳn tường ra để kiểm chứng mà chỉ là xem xét ở các vị trí ổ cắm thì chưa thấy. Cái này thì đành tính sau vầy chứ giờ cũng chả đục tường ra mà làm lại được.

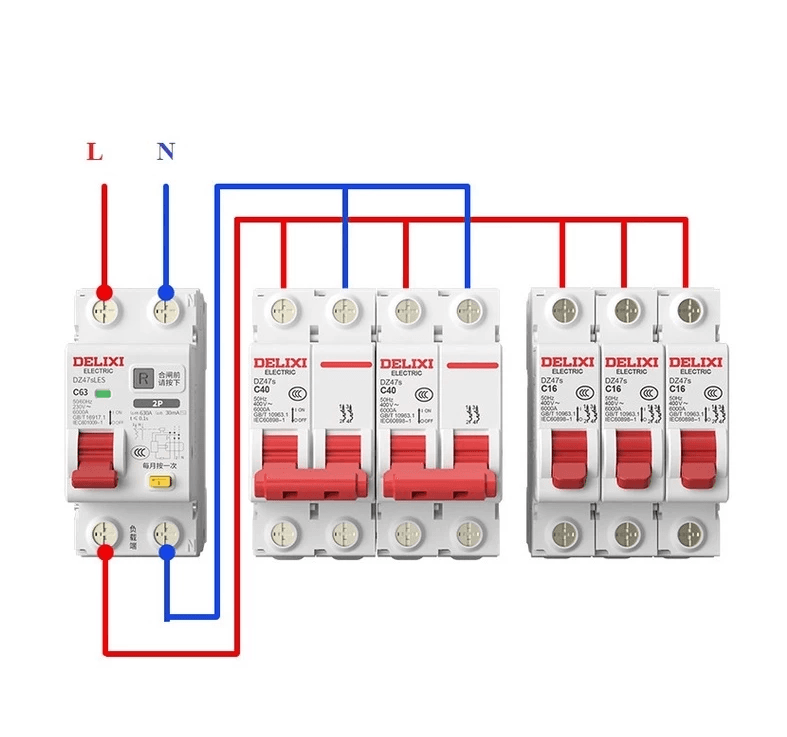

Phương Án xử lý. Thay toàn bộ CB hiện tại thành CB chống giật.

Và đây là nội dung chính của bài viết hôm nay, việc an toàn điện rất quan trọng, không dùng đến là may mắn rồi chứ dùng đến là dở nhưng vẫn phải dự phòng và sử dụng CB chống giật là một trong những yếu tố giúp điện nhà bạn được an toàn hơn. Mình sẽ chia sẻ một chút thông tin về CB chống giật điện trong nhà bạn

CB chống giật dùng làm gì? có tác dụng gì?

Đây là CB, Aptomat có chức năng chống giật, thực tế mà nói thì mình cũng chưa dám thử nghiệm trên chính bản thân mình đâu mà kể cả các hãng khi quảng cáo cũng toàn là tạo ra trường hợp ví dụ trên miếng thịt lợn thay vì thử trực tiếp vào con người của họ. Tuy nhiên, trên thực tế thì đã có rất nhiều trường hợp được ” CỨU SỐNG” vì sử dụng CB chống giật,

Ở [DIY] Bộ pin lưu trữ năng lượng mặt trời. Có video, mình cũng có sử dụng CB nhưng là CB DC, nó chuyên dụng cho dòng điện một chiều, với cả nó dùng điện áp thấp ( 12/24v ) nên không cần chống giật,

Nguyên tắc của CB chống giật là khi có điện nó giúp bảo vệ người an toàn khỏi nguy cơ giật điện, CB viết tắt của “Circuit Breaker” (cầu dao cách ly). Khi người vô tình chạm vào điện, hệ thống sẽ tự động ngắt điện ( thông qua CB ) để cách ly nguồn điện và giữ an toàn tính mạng cho người.

Vầy tại sao lại phải phân ra làm các mức A để làm gì?

Nguyên lý hoạt động chống giật của CB là cân bằng dòng điện, khi bình thường dòng điện đi từ dây nóng qua dây nguội là bằng nhau, CB có chức năng theo dõi liên tục về mức độ cân bằng của hai dòng điện này.

Khi bị rò điện, mất áp là do người vô tình chạm vào, dòng điện sẽ đi qua cơ thể người hoặc vật dẫn xuống đất thay vì đi vào dây nguội, hệ thống CB sẽ nhận biết được sự chênh lệch dòng điện, và NGAY KHI PHÁT HIỆN SỰ MẤT CÂN BẰNG, bộ phận cảm biến sẽ lập tức ngắt điện hoàn toàn ( hay gọi là cách ly khỏi dòng điện ) mức thời gian chỉ ở 0.03s nên sẽ đảm bảo an toàn tính mạng cho người trước khi dòng điện gây ra tổn hại

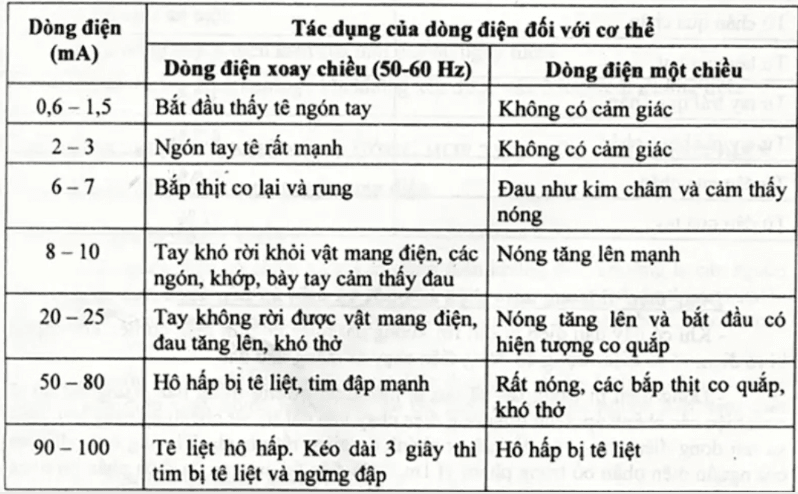

TUY NHIÊN, các thiết bị điện luôn có một mức rò điện nhất định, và ngưỡng con người chịu được ở mức khoảng dưới 30a, khi này cộng giữa mức rò điện tự nhiên của thiết bị điện, mức chịu ngưỡng của con người thì chúng ta sử dụng chuẩn 30a trở xuống là như vầy.

Thực tế, thì các thiết bị điện thường rò điện tự nhiên, mỗi thiết bị một chút sẽ dẫn đến là tổng mức rò điện thậm chí lên vượt ngưỡng 30A, điều này khiến cho phải phân cấp các hệ thống điện trong nhà, cũng là phương án giúp cô lập được vùng rò điện, kiểm tra lại cho phù hợp.

Hiện tại vẫn còn nhiều tranh cãi về việc sử dụng CB mức 30A hoặc 60A, bởi ở mức 30A là đã gây nguy hiểm rồi, nên ngắt rồi, ví thử không có hiện tượng rò điện trong nhà mà người thì chưa đến mức rò điện 30A thì vẫn bị giật điện như thường. Còn dưới góc độ tính toán chi tiết thì như sau:

1. Tính được dòng rò tự nhiên của các thiết bị điện trong nhà ( cần thiết bị chuyên dụng để đo )
2. Có nhiều lớp dự phòng từ bé lên lớn để tránh trường hợp mất tổng và cách ly khu vực bị rò điện
3. Đảm bảo khoảng cách giữa CB ngắt và thiết bị điện không quá dài, càng ngắn thì ngắt càng nhanh.

Đó chính là lý do vì sao mình nếu tự làm ở nhà sẽ làm CB tổng 60A, các CB nhánh sẽ từ 20a đến 40a tùy thiết bị sử dụng. Nhà bếp dùng Bếp điện, đun nước, máy rửa bát, …. thì CB sẽ cho ở mức 40A cao hơn phòng ngủ chủ yếu là thiết bị đèn ngủ và dùng rất ít điện, đặc biệt phòng ngủ có thêm điều hòa thì dòng dò cũng cao. Tuy nhiên ưu tiên sử dụng CB có dòng dò dưới 30A là hợp lý nhất, chỉ nên để tổng là 60A mà thôi.

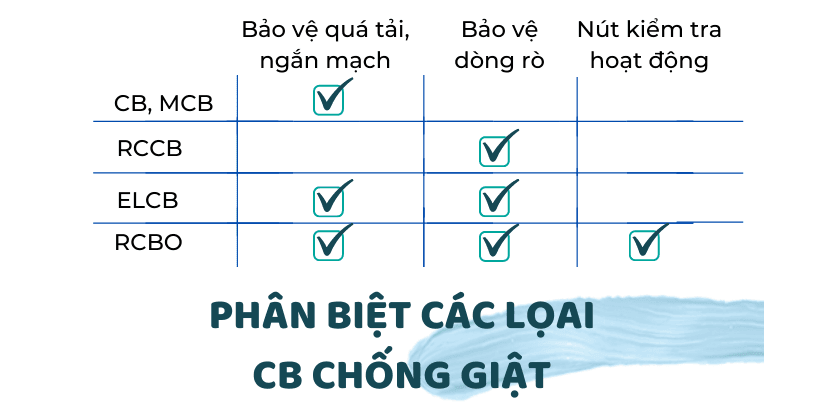

Phân loại các loại CB trên thị trường và tại Việt Nam

Tại thị trường thì có CB chống giật các loại là CB/MCB, RCCB, ELCB và RCBO.

CB, MCB hiểu tương đương là cầu dao điện bình thường.

RCCB (Residual Current Circuit Breaker)

Loại này tacstacs dụng chống rò điện thôi, tức là chống giật mà thôi chứ không có tác dụng chống quá tải, ngắn mạch. Vì thế mình cần kết hợp thêm các loại khác nữa như CB ( MCB hoặc MCCB ) để giúp chống quá tải, ngắn mạch.

Cơ mà hiện tại cũng không nên lắp loại này làm gì, giá CB giờ rẻ, lắp all in one, tích hợp tất cả trong 1 cho nhanh chứ ai đi làm mỗi cái một chức năng.

ELCB (Earth Leakage Circuit Breaker):

Đây là tên gọi cũ hơn của thiết bị chống dòng rò, về cơ bản có chức năng tương tự như RCCB và RCBO. Tuy nhiên, hiện nay tên gọi RCCB và RCBO được sử dụng phổ biến và chuẩn hóa hơn.

Danh mục các thương hiệu và một số sản phẩm CB khuyến nghị sử dụng

Cơ bản thì CB chống giật chúng ta sẽ là phân bổ từ lớn đến nhỏ, tổng thì ráng dùng 60A là phù hợp, dưới là từ 16a ( mà tìm loại 16A hình như không có luôn ) nên cơ bản toàn từ 20A đến 30A là đẹp.

Mình có tham khảo khá nhiều loại CB ở Việt Nam, giờ mua online cũng được, tìm được thương hiệu tốt là được rồi, chứ bản thân mình cũng chả dám lấy thân ra mà thử, chỉ bấm test nó hoạt động là ok, rồi còn đâu thì tin vào lời quảng cáo, giới thiệu của hãng thôi.

TOP 1: CB từ thương hiệu Schneider

Schneider là thương hiệu cung cấp CB tại Việt Nam, thương hiệu này đến từ Đức, sản phẩm made in china là chính thôi, nhưng cơ bản thì trong các công trình, thiết kế…. sử dụng loại này khá phổ biến. Yên tâm về chất lượng và được coi là TOP 1 trong lĩnh vực CB chống giật.

Ưu điểm: Chất lượng tốt, hàng xịn và đạt chuẩn

Nhược điểm: Khá là khó mua tại Việt Nam. giá cao hơn khá khá nhiều so với hàng hạng 2

Mặc dù mình có vào trang chủ của thương hiệu này và tìm đại lý phân phối tại đây tuy nhiên để mua được thì hơi khó, mà tìm được hãng phân phối chính hãng cũng không hề dễ. Ngày xưa họ có Mall để mua hàng chính hãng mà giờ bỏ rồi.

Hạng 2: CB đến từ chint và Delixi.

Nghe giang hồ đồn thì Delixi là công ty trước gia công cho Schneider sau đó họ tác ra làm riêng, giờ thì chắc là không làm gia công nữa rồi nhưng thực tình ở Việt Nam thì lựa chọn phù hợp nhất dành cho gia đình luôn là Chint và Delixi vì có thể mua hàng chính hãng, chất lượng cũng ổn và giá thành rẻ.

Hiện tại mình đang sử dụng là Delixi cho toàn bộ hệ thống điện trong nhà.

Hạng 3: Panasonic

CB của hãng Panasonic thì dưới Delexi mà giá thì đắt hơn, tuy nhiên ưu điểm là thương hiệu này đã in sâu vào tiềm thức người dùng Việt Nam, kiểu như mua đèn năng lượng mặt trời hàng Rạng Đông ý, thương hiệu này đã ăn sâu vào tiềm thức người dùng Việt Nam với Phích nước rạng Đông rồi. Nên của họ auto tốt, Nếu bạn làm đi làm hộ, làm cho khách hoặc chưa tin tưởng thì có thể chọn Panasonic. sản phẩm của họ cũng khá ổn nhé, dùng tốt luôn

Ưu điểm: Thương hiệu quá tốt trong lòng người dùng, chất lượng cũng tốt,

Danh sách CB khuyến nghị

Cơ bản thì mình dùng của Delixi nên sẽ giới thiệu các sản phẩm của hãng này luôn, Link mua và giá thành.

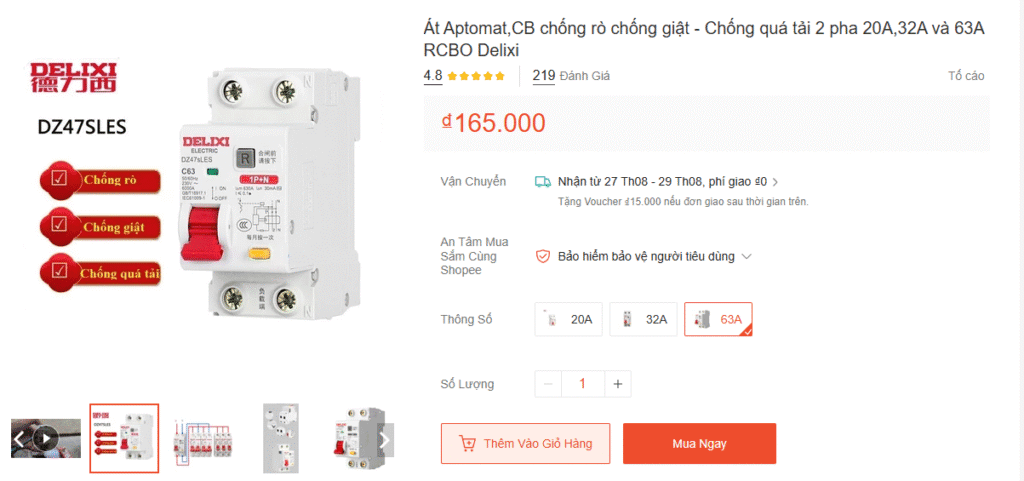

Link mua sản phẩm: Aptomat RCBO Delixi

Ở đây thì bạn lựa chọn luôn xem mình cần bao nhiêu bộ, chủ yếu bộ tổng 63A, các phòng khác sẽ thay đổi theo nhu cầu sử dụng phòng của mình là hợp lý

Video review sản phẩm
