Công tắc cảm biến ánh sáng tự động bật-tắt đèn

Trong bài trước, mình đã hướng dẫn cơ bản về một bộ lưu trữ điện năng lượng mặt trời. Thì trong bài viết tiếp theo này mình sẽ nói đến bộ mạch cảm biến ánh sáng cho điện nặng lượng mặt trời. Nó là gì, nó làm gì và hoạt động ra sao.

Bộ mạch cảm biến ánh sáng.

Module XH-M131 Cảm Biến Ánh Sáng Bật Tắt Tự Động 12V

⭐ 4.8 | 1k Đánh Giá | Đã bán 4k+

35.363₫ – 54.674₫ 90.000₫ -13%

Phân Loại: Cảm Biến | Sạc
Size: 5V- 12V

Mua Ngay Trên Shopee

Bộ mạch cảm biến ánh sáng này là mã XH-M131 dùng cho điện 12v, có cả phiên bản dành cho điện 5v nữa nhưng cũng không sử dụng nên mình không đề cập đến nữa.

Bộ mạch sẽ gồm hai phần chính là mắt cảm biến và mạch có sẵn trong gói hàng.

Tác dụng của bộ mạch cảm biến ánh sáng dùng để làm gì?

Bạn chắc hẳn thấy quen đúng không, đúng là nó nguyên lý hoạt động của Đèn Năng Lượng Mặt Trời ấy, và đèn năng lượng mặt trời, đèn cảm biến ánh sáng, đèn pha đường, đèn cao áp ngoài đường, công viên…cũng hoạt động hoàn toàn theo nguyên lý đó.

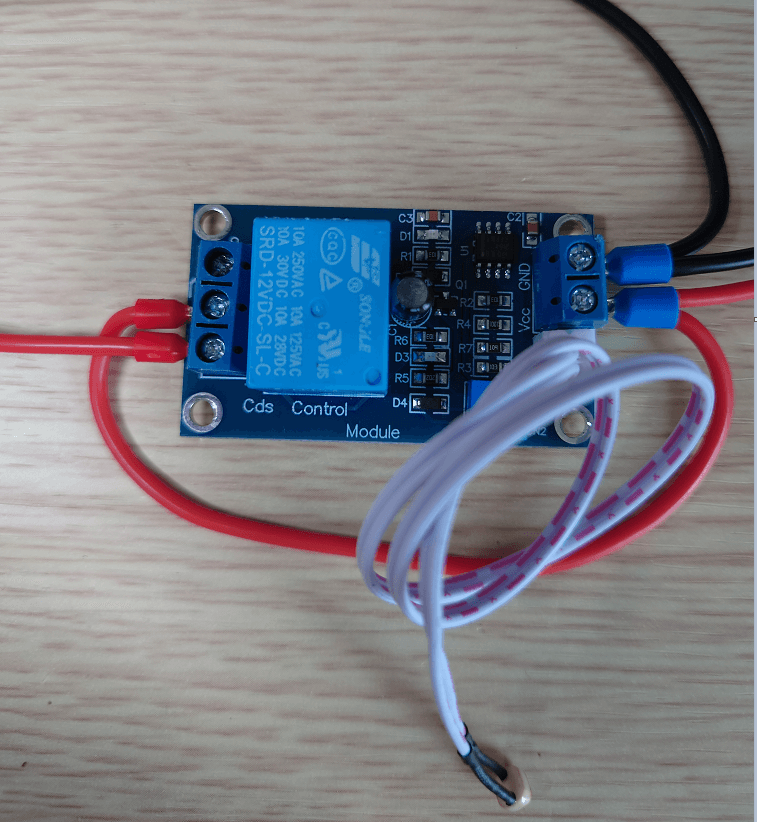

Cách đấu nối bộ mạch cảm biến ánh sáng XH-M131 như thế nào?

Bộ mạch sẽ có 4 chân điện chính, đầu vào 12V và đầu ra cũng là 12v.

• Chân GDN: Mạch âm chung ( kí hiệu màu đen)
• Chân Vcc: Mạch dương vào và kết nối chân thứ 2 từ trên xuống của chân ra.
• Chân ra dương 2 ( Chỗ có ký hiệu Cds ) thì là cho ra tải, tức chân thứ 3 ở dưới.
• Chỗ ADJ CN2 là điều chỉnh độ nhạy, để mặc định cũng ok rồi nhé, không phải chỉnh gì nữa đâu.

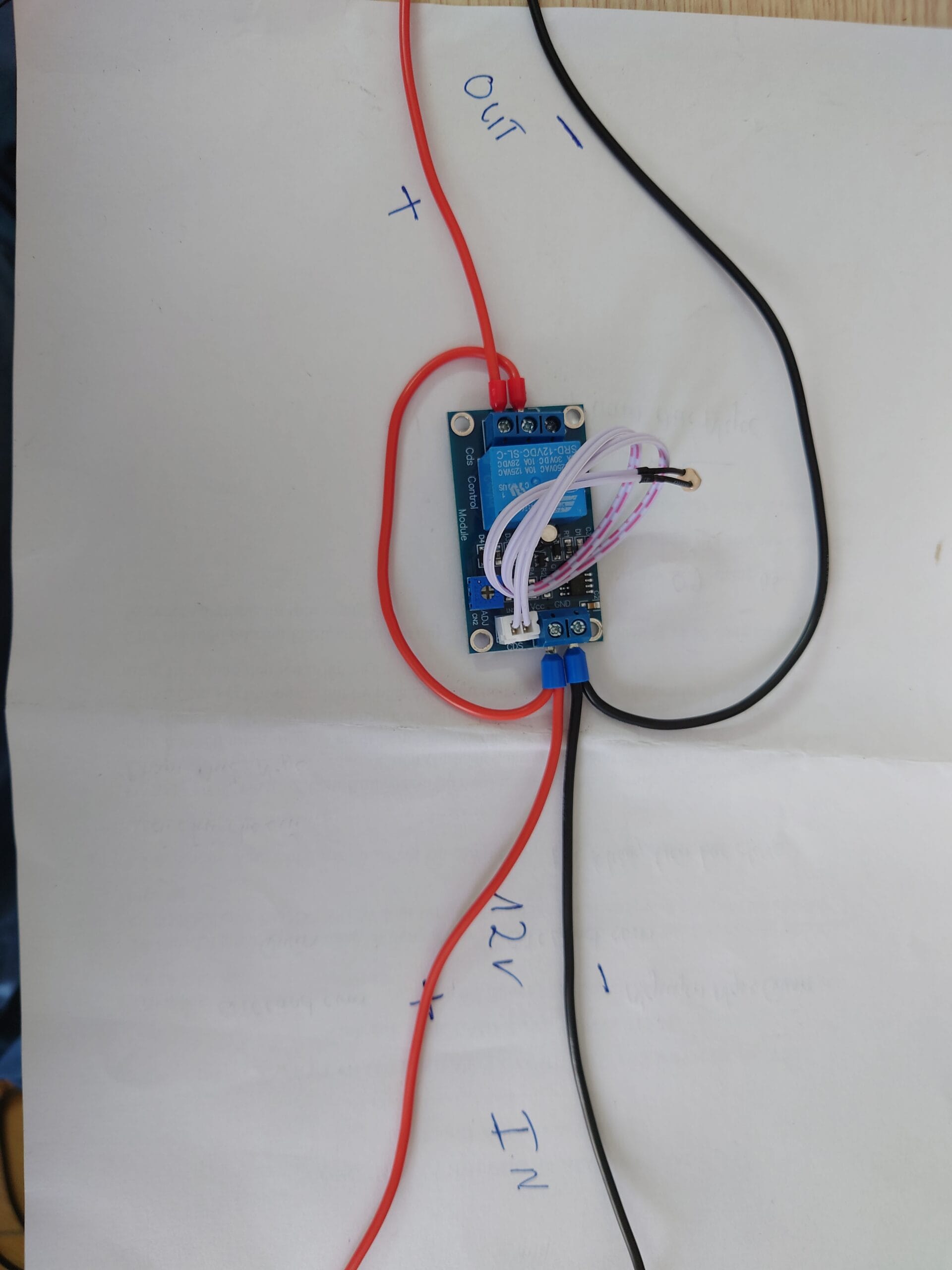

Hoàn thiện và kết nối mạch cảm biến ánh sáng.

Bạn đấu nối theo sơ đồ trên và kết nối một đầu vào nguồn một đầu ra tải là sử dụng bóng LED 12v hoặc bóng tương ứng phù hợp.

Ứng dụng bộ mạch cảm biến ánh sáng trong cuộc sống.

Bộ mạch này có hai hệ, 5v và 12v,. mình thì vẫn sử dụng hệ 12v bởi toàn bộ đèn chiếu sáng ngoài sân đều sử dụng hệ 12v này. Ứng dụng của nó chủ yếu sử dụng cho trường hợp

1. Làm công tắc bật- tắt đèn năng lượng mặt trời

Thay vì hàng sáng mình phải tắt đi, tối thì bật lên thì khi sử dụng mạch này sẽ là công tắc, tự động tắt khi trời vừa hửng sáng, tự động bật khi trời nhá nhem tối. Nó giúp mình gần như không phải quan tâm đến vấn đề bật-tắt đèn.

Bài viết này nằm trong danh sách những bài viết về đèn, điện năng lượng mặt trời mà mình đang chú trọng phát triển để cung cấp một hướng dẫn chi tiết quá trình làm bộ tích lưu trữ điện năng lượng mặt trời dành cho cá nhân và hộ gia đình. Nó sẽ bao gồm các phần:

1. Đầu tiên là bài viết tổng hợp về Bộ pin lưu trữ năng lượng mặt trời  ( hệ điện 12V ) trong đó việc thiết đặt bộ điện và các phụ kiên quan.
2. Bài viết ” Công tắc cảm biến ánh sáng tự động bật-tắt đèn” là bài đầu tiên và thiết bị đầu tiên mà mình muốn giới thiệu để sử dụng cảm biến này cho bộ pin lưu trữ trên và ứng dụng trong lĩnh vực bật/tắt đèn tự động của đèn năng lượng mặt trời
3. Mình cũng sẽ cung cấp bài viết hướng dẫn về Sử dụng lọc không khí xe ô tô cho phòng ngủ làm máy cấp khí tươi trong phòng ngủ và làm quạt BLDC điện năng lượng mặt trời để sử dụng với bộ pin lưu trữ năng lượng mặt trời ở phía trên!
