Jack MC4 là gì? cách bấm cos MC4 và tại sao nó lại là tiêu chuẩn cho năng lượng mặt trời.

Hôm rồi, lang thang trên Facebook có mấy bác hướng dẫn những người mới ” dùng mồm cắn dây điện” và nối trực tiếp điện AC dân dụng cho hệ năng lượng mặt trời và bảo nó tốt. Mình thì không ý kiến nhiều về vấn đề này bởi mỗi người một suy nghĩ khác nhau.

Tuy nhiên, khi đăng lên blog này thì mình sẽ nói khác, bởi quan điểm ” mỗi sản phẩm nó đều có tính năng riêng, không phải tự nhiên mà điện năng lượng mặt trời có một chuẩn kết nối MC4 riêng gọi là MC4 solar connector ” ngay trong tên của nó cũng nói riêng cho hệ năng lượng mặt trời rồi.

Về cơ bản, mình chưa gặp trường hợp bị làm sao cả, cũng có thể làm chuẩn chỉ ngay từ đầu từ tỉ lệ sảy ra sự cố nó thấp hơn rất rất nhiều so với làm cẩu thả, tạm bợ. Và tiêu chuẩn của ngành điện năng lượng mặt trời như thế nào cứ tham chiếu vào và sử dụng như thế. Nó là công sức, trí óc và kinh nghiệm tích lũy qua hàng chục năm của những người đi trước.

Ở trong lĩnh vực này, mình cũng xịn tự nhận là người đang học hỏi, tiếp nối và phát huy mà thôi. Cái gì có thể sáng tạo được mình sáng tạo, cái gì liên quan đến an toàn thì tuyệt đối đừng bỏ qua.

Jack MC4 ( MC4 solar connector) là gì?

Jack MC4 là đầu nối theo chuẩn kết nối trên các thiết bị ” điện năng lượng mặt trời” . Nó là chuẩn quốc tế luôn nhé, để các tấm pin có thể truyền điện ( giao tiếp ) với các thiết bị khác và giữa các tấm pin với nhau./ Người ta đã chọn ra chuẩn kết nối MC4 để làm tiêu chuẩn.

Đầu nối MC4 bạn sẽ gặp ở 100% các tấm pin tiêu chuẩn khi mua về

Jack MC4 có ưu điểm gì?

Là một tiêu chuẩn trong ngành điện năng lượng mặt trời trên toàn thế giới, từ Việt Nam., Trung Quốc hay Mỹ và các nước đều sử dụng chuẩn này cho các tấm pin năng lượng mặt trời. Nó có tác dụng

1. Chống nước IP65-IP67: Thiết kế của MC4 có gioăng xịn lắm, một khi đã kết nối là chống nước hoàn toàn, nên ngay cả khi ở trời mưa thì nước cũng không bị ngấm hoặc rò rỉ vào trong điểm kết nối gây nên hiện tượng chập cháy do nước.
2. Chắc chắn và an toàn: Là một chuẩn kết nối hệ điện năng lượng mặt trời, đương nhiên là nó ” có chuẩn kết nối MC4″ và đủ chắc chắn, an toàn trong quá trình sử dụng.
3. Sử dụng giao tiếp giữa các thiết bị theo chuẩn: Và cũng là ưu điểm của chung chuẩn kết nối, dù bạn mua tấm pin năng lượng mặt trời ở Mỹ, Việt Nam hay Trung Quốc thì cắm đều vừa in, không lệch đi đâu được. Cũng như các thiết bị đi theo như biến tần, lưu trữ cũng sử dụng luôn chuẩn này để kết nối nên nó tạo ra sự đồng bộ của hệ điện năng lượng mặt trời.

Hướng dẫn bấm COS MC4 với dây diện DC ( chuyên cho năng lượng mặt trời )

Với quy mô là một blog nhỏ, và là người thích khám phá tự [DIY] Bộ pin lưu trữ năng lượng mặt trời cũng như bán sản phẩm liên quan đến đèn năng lượng mặt trời. Trong phần này mình sẽ hướng dẫn bạn đọc cách bấm COS MC4 như thế nào là chuẩn nhất nhé!

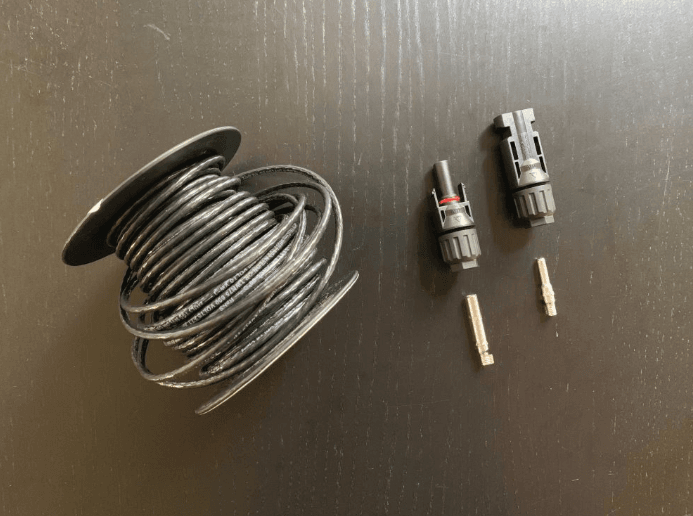

Bước 1: Cần chuẩn bị các dụng cụ sau:

• Dây điện DC và đầu Jack MC4.

• Kìm bấm COS chuyển dụng cho đầu MC4
• Kìm cắt và tuốt vỏ dây điện
• Bộ mở và siết cút nối MC4.

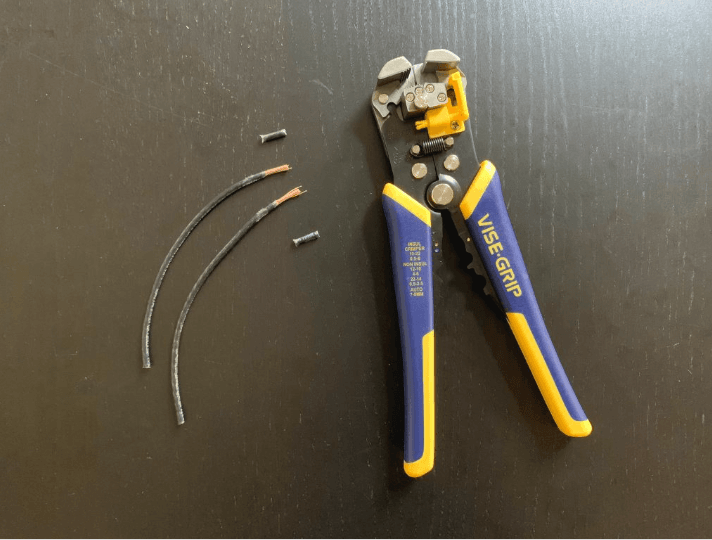

Bước 2: Khi đã có đủ các thiết bị liên quan, chúng ta cần đo gần chính xác ( dài hơn ) giữa tấm pin và thiết bị sử dụng ( như bộ điều khiển sạc năng lượng mặt trời ) . Và tuốt dây điện

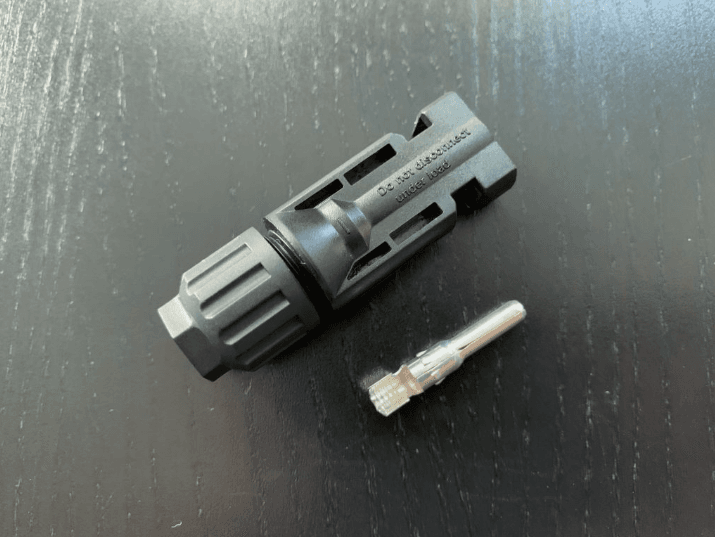

Bước 3: Sử dụng “Bộ mở và siết cút nối MC4. ” để tháo được phần lõi Kim Loại bên trong đầu kết nối MC4 ra.

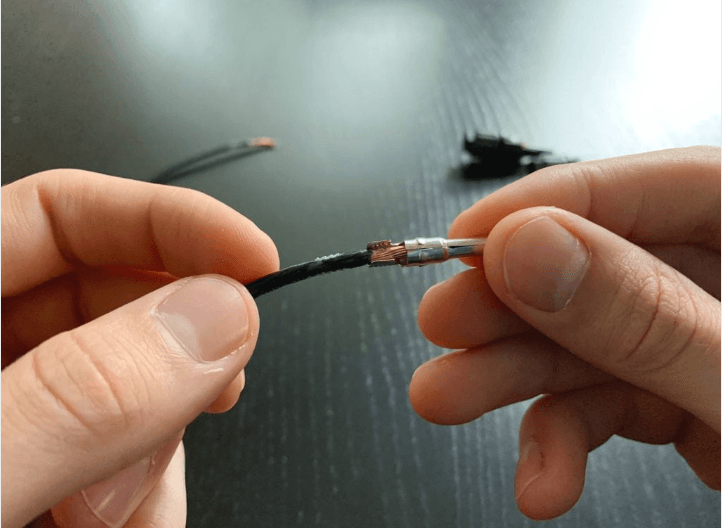

Sau đó thì cắm đầu dây điện đã được chuẩn bị trước đó vào chân kim loại này

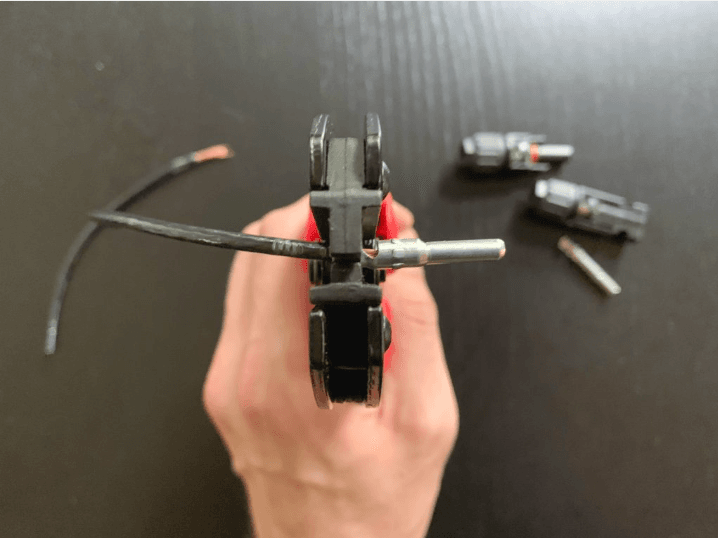

Bước 4: Sử dụng ” Kìm bấm COS chuyên dụng cho MC4 để bấm thật chặt đầu COS này vào với dây điện

trong một số trường hợp kỹ tính, người dùng có thể hàn luôn đầu dây điện vào vào chân COS để ” cảm giác là nó chắc chắn hơn” nhưng thực tế thì không cần, có thì tốt hơn xíu bởi chân xịn nó bám chắc lắm.

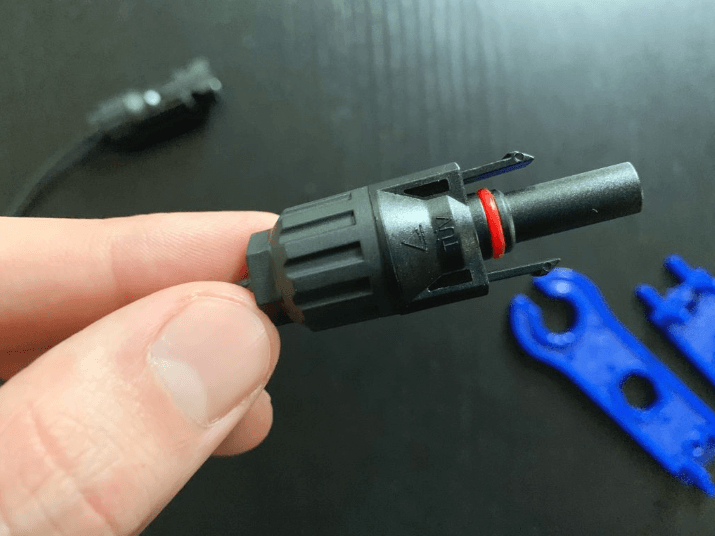

Làm tương tự với chân còn lại và lăp chặt đầu MC4 để hoàn thiên

Bước 5: Đem ra kiểm thử và sử dụng được rồi nhé.
