Review PWM Suoer 30A- Bộ điều khiển sạc năng lượng mặt trời cực rẻ

Mới nhập môn về năng lượng mặt trời đặc biệt là những ai không có nhu cầu quá lớn, cần ” [DIY] Bộ pin lưu trữ năng lượng mặt trời ” thì tôi luôn khuyến khích sử dụng bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30A hoặc 60A là thiết bị đáng trải nghiệm đầu tiên.

Thông tin review: Tôi là DS Phạm Đức Ngọc và đã sử dụng bộ PWM Suoer từ năm 2023 đến thời điểm hiện tại, tuy đã nâng cấp cấp lên những bộ năng lượng mặt trời tốt hơn nhưng PWM Suoer và bình ắc quy Yamato vẫn là một phần quan trọng trong hệ thống điện mặt trời của mình, nó vẫn để hoạt động cho bóng đèn chiếu sáng như một phần của nghiên cứu trong ” đèn năng lượng mặt trời” cùng nhiều thí nghiệm khác nhau. Với thời gian dài sử dụng bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30A mình đã hiểu khá nhiều về nó nên sẽ đánh giá chi tiết để bạn đọc có thể tham khảo và lựa chọn

Khi mới nhập môn vào hệ thống điện năng lượng mặt trời, chắc chắn tâm lý chung của người mới và ngay cả bản thân mình khi mới tìm hiểu cũng là sự dè dặt, làm sao để ” rẻ nhất, tốt nhất và hiệu năng nhất” vì thế những hướng dẫn DIY về điện mặt trời của mình luôn hướng đến là làm sao dễ tìm kiếm, dễ làm và dễ thao tác nhất. Và giá rẻ là lý do chính cho việc chọn bộ điều khiển sạc năng lượng mặt trời MPPT và PWM, loại nào tốt? > bởi ngoài rẻ ra thì MPPT chiến thắng tuyệt đối.

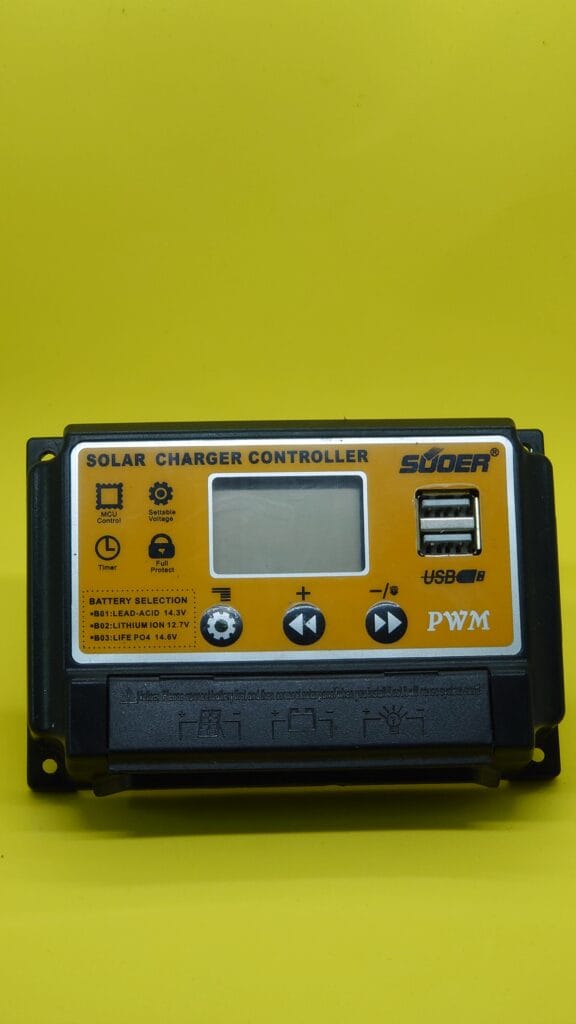

Thiết kế không quá đẹp nhưng đủ sử dụng.

Nói về thiết kế thì cơ bản là chắc chắn, với một thiết bị điều khiển chủ yếu mạch và màn hình hiển thị là chính thì mình đánh giá thiết kế của bộ điều khiển sạc năng lượng mặt trời cả bả 30A và 40A đều là rất ổn, chỉ cần giữ nguyên là quá tốt rồi. Nó có màu vàng và đen, nhựa cứng và màn hình hiển thị các thông số,

Mình có dùng qua một số bộ điều khiển sạc khác, có cái bấm tốt hơn nhưng giá thành sẽ cao hơn khá nhiều, có cái bấm không tốt bằng nhưng giá thành cũng rẻ hơn khá nhiều. Vì thế với giá khoảng 200.000đ thì nó thực sự là món đồ rất đáng sử dụng.

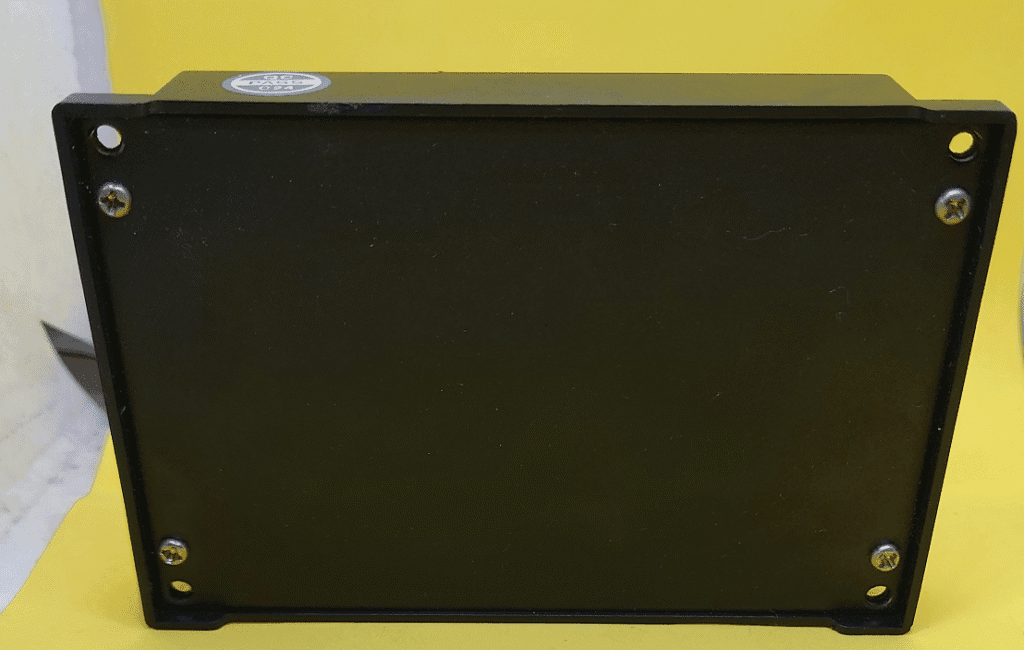

Cái điểm mình đánh giá rất cao là bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30A có 4 vị trí bắt ốc, mình thì hay gọi là tai ốc để cố định chặt lên nhựa hoặc tấm gỗ thậm chí là miếng kim loại… miễn nó là mặt phẳng và bạn có thể bắt ốc vào được là ngon luôn. Việc này khiến cho PWM Suoer 30A an toàn hơn trong quá trình sử dụng. Một số thiết bị mình thấy họ sử dụng móc gài nó cũng nhanh nhưng thiết kế bắt vít mình thấy hợp lý hơn vì nó sử dụng là cố định lâu dài, có khi cả năm và như mình từ lắp đặt đến giờ chưa tháo ra bao giờ.

Chức năng sử dụng, giao diện hiển thị trên PWM Suoer 30A

Là một bộ điều khiển sạc năng lượng, mình thấy giao diện này ” không dễ sử dụng”, việc nó tạm gọi là khá nhiều tính năng, tuy nhiên, sau khi tham khảo hướng dẫn cũng như dùng 1,2 lần thì cách sử dụng lại khá đơn giản, còn cơ bản nhất là chọn đúng bộ lưu trữ, bao gồm.

1. Chế độ LEAD ACID
2. Chế độ Pin Lithium ION
3. Chế độ Pin lifepo4

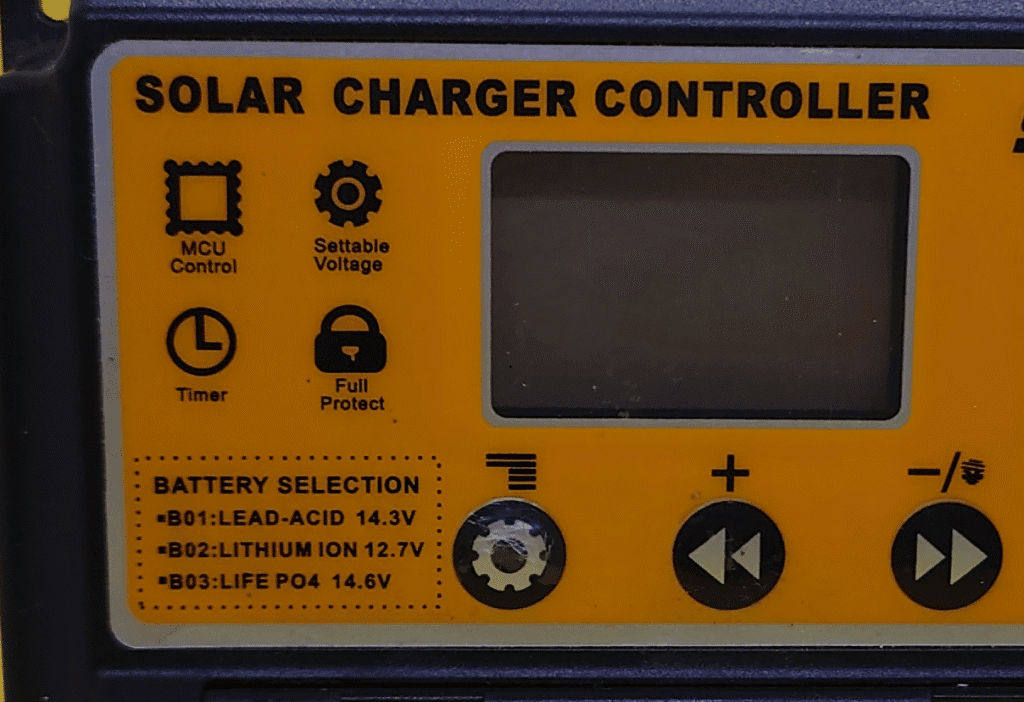

Với ba chế độ này thì bạn theo thiết bị lưu trữ như thế nào, ví dụ với ắc quy tức là LEAD ACID thì điện áp lưu trữ có thể lên đến hơn 14v trong khi đó thì ở Pin Lithium ION chỉ dừng ở mức là 12V mà thực tế mình dùng thì max là lên đến được 12,6V là kịch nhé.. Còn cuối cùng là chế độ Pin LifePo4 thì tối đã lên được 14.6V. Vì thế việc lựa chọn đúng rất quan trọng để điện áp sạc mức phù hợp nhất với pin,

Thông tin sản phẩm và tính năng của bộ sạc PWM Suoer 30A

Mình có tìm hiểu và nghiên cứu các tài liệu liên quan đến sản phẩm bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30A này khá nhiều. Tuy là nó chỉ là một sản phẩm khá nhỏ trong hệ sinh thái của Suoer nhưng chất lượng thì cực kỳ tốt, đến từ thương hiệu tốt và trong quá trình sử dụng thực tế mấy năm vừa qua thì mình có thể khẳng định được điều này.

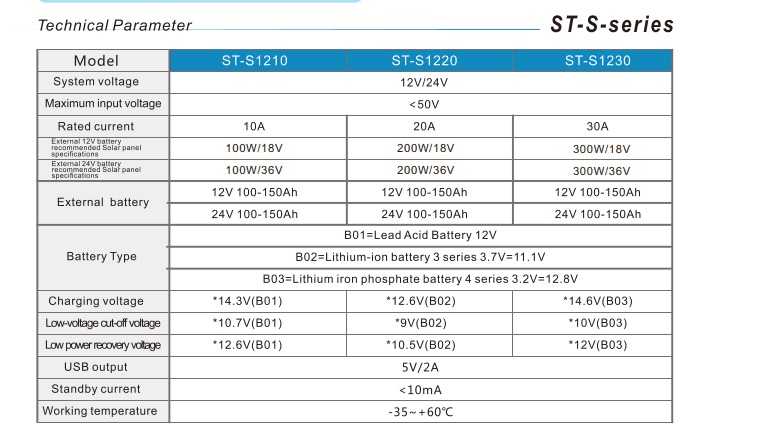

Theo tài liệu hãng công bố trên trang chủ China Suoer, chúng ta có ba mã sản phẩm là ST-S1210, ST-S1220, ST-S1230 tương ứng với ba mã là công suất 10A, 20A và 30A, tuy nhiên, ở Việt Nam thì khó có thể mua được mã nào khác ngoài ST-S1230, và nó giá không đắt, sử dụng hợp lý nên hầu hết không ai quan tâm đến các mã khác.

Cũng theo bộ tài liệu, điện áp sạc là 14.6V khi ở chế độ B03 là chế độ sạc pin LifePo4 như đã nói ở trên, Khi ở 10V thì Điện áp ngắt khi điện áp thấp ( ngắt luôn để bảo vệ thiết bị)

Tuy nhiên, như trong các bài hướng dẫn hoặc sử dụng trước đây thì hầu hết mình sẽ sử dụng cho lưu trữ là bình ắc quy, vì thế mình quan tâm nhiều hơn thông số này và các bạn có thể tham khảo bảng dưới đây.

Nếu bạn thắc mắc lý do mình sử dụng ắc quy khi So sánh giữa pin và ắc quy trong lưu trữ điện năng lượng mặt trời. ( hệ nhỏ nhỏ ) thì chính là giá thành và độ ổn định. Thực tế hiệu năng ắc quy yếu hơn pin nhiều nhưng ở tầm giá khoảng 2 triệu đi, mua 4 bình ắc quy mới toanh, an toàn hơn nhiều với việc mua pin cũ và chắc chắn độ ổn định ắc quy hơn hẳn so với pin nhất là dòng pin thải ( kém hơn cả pin cũ hoặc pin tháo nhé ).

Lưu ý sử dụng: Một lưu ý có thể nói là đặc biệt quan trọng, đó là điện áp ngắt áp thấp ( Low-voltage cut-off) là 10.7V tức khi sử dụng mà điện áp xuống quá thấp ( dưới 10.7v) thì nó sẽ tự động cắt tải, ngừng hoạt động cả bộ điều khiển PWM Suoer 30A luôn, lúc này bạn cần ấn -/* ( khởi động lại hệ thống ) thì mới được nhé. Và đặc biệt quan trọng hơn là nếu không ấn nút đó, ắc quy kiệt và nếu để một thời gian là 1,2 tuần hoặc 1 tháng là hỏng ắc quy luôn, bạn cần đặc biệt lưu ý cái này.

Mình trước lắp đặt ở nhà anh trai, xong đợt mưa mấy ngày liền thì bị kiệt pin vì Điện áp ngắt khi thấp (Low-voltage cut-off) xong ổng cũng kệ quên luôn để đâu đó 2 tuần là hỏng luôn bình ắc quy. Lúc đó mình chỉ lắp đặt dùng cho 1 đèn, 1 bình ắc quy Yamato 30A nên nó kiệt, sau này lắp FULL 4 bình thì vừa dùng quạt BLDC và Đèn Tích Điện, Đèn ắc quy 12V tốt nhất thì lại thoải mái.

Nói đến số lượng bình ắc quy sử dụng thì cũng có một chia sẻ dựa trên tài liệu hãng công bố là ở chế độ 12V hoặc 24V thì đều sạc công suất được lưu trữ lên đến 100 đến 150A, thì thực tế mình dùng 4 bình ắc quy Yamato 30A thì 4 bình cũng tổng là 120A nên thoải mái nhé, tuy hơi chậm nhưng do ban ngày ít dùng, chỉ dùng tối nên đủ đáp ứng việc sạc cho bình ắc quy, nó cũng giúp việc tránh hoàn toàn là kiệt pin và ắc quy,.

Cách kết nối bộ điều khiển sạc PWM Suoer 30A

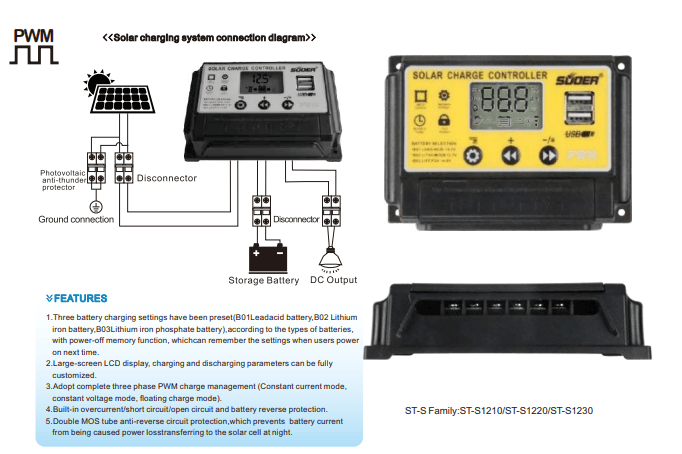

Trong tài liệu cũng hướng dẫn bạn cách kết nối bộ điều khiển sạc NLMT PWM Suoer 30A như hình dưới đâu, tóm lại bạn cần lưu ý.

1. Kết nối theo hướng dẫn trong hình
2. Kết nối từ bộ điều khiển sạc và ắc quy ( lưu trữ ) trước rồi mới kết từ tấm pin xuống sạc ( thực tế thì kết nối sao cũng được, trước mình có thử rồi thì thấy ổn cả)
3. Tải ra bạn có thể sử dụng trực tiếp từ bình hoặc sử dụng cổng ra tải ( hai chân cuối trong bộ điều khiển)
4. Nên sử dụng CB hệ DC để an toàn và thuận tiện trong quá trình sử dụng

Trong bài viết này, phamducngoc.com sẽ hướng dẫn bạn cách kết nối bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30a và bình ắc quy lưu trữ Yamoto 30a như thế nào.

Những vật liệu và công cụ cần chuẩn bị.

Để kết nối hai thứ này với nhau thực ra đơn giản là bạn lắp dây điện vào là xong, không phải làm gì nhiều đâu. Tuy nhiên, kết nối thế nào cho đúng, cho chuẩn và an toàn thì hãy theo dõi bài viết này nhé.

Bộ công cụ cần thiết.

Để các mối dây điện được kết nối chuẩn nhất, bạn cần COS và kìm bấm CÓ

Tiếp theo, chúng ta cần một cái tô vít loại tốt chút

Và không thể thiếu là

1. Bộ điều khiển sạc năng lượng mặt Suoer 30a
2. Bình ắc quy Yamato 30a, có thể sử dụng nhiều bình hơn và kết nối theo hệ song song ( lên hệ 12v 60a )
3. Dây điện kết nối ( khuyến nghị sử dụng dây AWG 20)
4. (Khuyến nghị) Sử dụng thêm DC circuit breaker ( DC CB ) là atomat cho nguồn điện DC

Bước 1: Kết nối CB( át tô mát ) với bình ắc quy.

Để đảm bảo an toàn trong quá trình kết nối, đầu tiên hãy để CB về chế độ ngắt, sau đó kết nối cực dương của CB với cực dương của Ắc Quy, kết nối cực âm của CB với cực âm của ắc quy.

Như bạn đã thấy, quan trọng là nên để CB( át tô mát ) giữa bình ắc quy và bộ sạc điều khiển năng lượng mặt trời Suoer 30a để trong trường hợp quá tải, CB( át tô mát ) có thể tự ngắt dòng điện, nó cũng có tác dụng ngắt nhanh nếu bạn cần sửa chữa một vấn đề nào đó.

Bước 2: Kết nối giữa bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30A và CB( át tô mát )

Sau khi kết nối xong thì mình cần kết điện giữa CB( át tô mát ) và bộ sạc điều khiển năng lượng mặt trời PWM Suoer 30A .

Trên đây là toàn bộ quá trình mình bắt đầu làm, bài viết này là một phần trong chuỗi các bài viết xây dựng hệ thống điện năng lượng mặt trời tại nhà để hoạt động quạt và đèn. Bạn có thể tham khảo các bài viết khác bao gồm:

1. Bài viết chi tiết và tổng quan về quá trình làm Bộ pin lưu trữ năng lượng mặt trời
2. Bước tiếp theo quá trình trên sẽ là ” kết nối giữa tấm pin năng lượng mặt trời và bộ điều khiển sạc năng lượng mặt trời Suoer
3. Thử nghiệm kết nối đầu tiên là kết nối ắc quy với bộ mạch Công tắc cảm biến ánh sáng tự động bật-tắt đèn

Một số câu hỏi thường gặp khi kết nối Bộ điều khiển sạc năng lượng mặt trời Suoer 30a và bình ắc quy Yamoto 30a

Câu hỏi số 1: Bình ắc quy Yamato 30a hệ 12v này đủ dùng cho những thiết bị nào?

Trả lời câu hỏi số 1: Bộ bình ắc quy này sẽ đủ dùng cho 01 thiết bị quạt điện 12v BLDC chạy 6 tiếng ban đêm, đủ dùng cho 02 quạt ở ban ngày ( vừa sạc bởi tấm pin và tích điện vào bình ắc quy sử dụng tối )

Ngoài ra, nó cũng đủ dùng cho bóng đèn 12v 20W với bộ “Công tắc cảm biến ánh sáng tự động bật-tắt đèn”

Câu hỏi số 2: Tại sao không sử dụng pin mà dùng bình ắc quy?

Câu trả lời số 2: Dùng ắc quy bởi vì giá thành rẻ, ( khoảng 500k cho 1 bình ắc quy ), ổn định trong quá trình sử dụng, người dùng sẽ rất ít phải can thiệp vào hệ thống bởi hiếm khi xảy ra lỗi. Lớn nhất chắc chỉ cạn bình ắc quy cần bấm phím >> trên bộ điều khiển để bật lại và hoạt động bình thường.

Câu hỏi số 3: Bộ điều khiển sạc năng lượng mặt trời PWM Suoer 30a có bền và ổn định không?

Trả lời câu hỏi số 3: Bộ này rất bền, với hệ nhỏ thì đây là một món hời khi giá thành khoảng 100k nhưng ít nhất mình lâu nhất sử dụng cho được 5 năm và hiện tại chưa thấy hỏng, nó vẫn hoạt động tốt. Ngoài ra, PWM hiệu suất kém, công suất yếu hơn nhiều so với MPPT nhưng đổi lại giá thành cực rẻ nên vẫn ưu tiên sử dụng.

Những dự án thực tế mà tôi và sau này là NGOC TECHNOLOGIES đã sử dụng trong thực tế.

Mình đã sử dụng từ năm 2023 tức là được vài năm rồi và đã kết nối cho khoảng hơn 500 người khác sử dụng cùng,. tuy nhiên, một trong những kỉ niệm và ý nghĩa mà mình đã triển khai

Lắp đặt cho gia đình mình sử dụng.

Cái thời điểm 2023 nó mất điện liên tục ý, và điều kiện không phù hợp để đầu tư một hệ thống điện năng lượng mặt trời giá nhiều chục triệu nên mình đã bắt đầu sơ khai nhất với một bộ đơn giản mà đến giờ vẫn sử dụng là

• Tấm pin năng lượng mặt trời 18V 100W ( do đợt chuyển nhà thì bị vỡ rồi nhưng vẫn dùng tốt ),
• Bộ điều khiển sạc PWM Suoer 30A ( sẽ có video Review nó luôn )
• Chỉ sử dụng 1 bình ắc quy Yamato 30Ah

Và kết quả là mình sử dụng bộ ngày trong khoảng hơn 2 năm (dùng nhiều ) và đến giờ thì vẫn dùng ( phụ cho đèn ) Nhưng thực sự ý nghĩa khi mà.

1. Dùng cho Camera và bộ phát wifi từ sim mà đã nói ở Lắp đặt Internet : Sim u1500 Vinaphone và bộ phát Huawei B535
2. Dùng cho đèn chiếu sáng giờ thì do ắc quy cũng kém rồi nên dùng cho 01 đèn thôi để lập lòe trong phòng + sạc mấy thiết bị điện linh tinh qua cổng USB 5V thôi.,
3. Quạt BLDC và đèn để bàn LED.

Lắp đặt ở quê

Bộ thứ 2 mình lắp đặt ở quê ( nội ), vì không ở quê nhiều nên mình cần hoạt động ổn định và an toàn nhất. Nó là hệ thống từ năm 2023 luôn nhé.

• 03 bình ắc quy ( Dùng nối song song để hệ 12V thôi)
• Tấm pin năng lượng 18W 200W và bộ cáp điện AWG hàng chuẩn luôn ( khá tốn khoản cáp AWG )
• Cũng sử dụng PWM Suoer

Ý nghĩa: Trong hàng ngày thì mẹ mình vẫn bật quạt BLDC, mình làm sẵn Jack kết nối kéo khắp nhà thoải mái, Và đèn chiếu sáng ở sân vườn. Nhưng ý nghĩa lớn nhất chính là đợt bão Yagi năm 2024 ấy, cả xóm mất điện xong sang sạc nhờ, thậm chí nhiệt tình quá đến mức kiệt cả pin xong đến đêm thì sập nguồn,. May mà hôm sau trời cũng nắng, đó cũng là lần đầu tiên nó bị Điện áp ngắt khi thấp (Low-voltage cut-off) như đã nói ở trên, may mắn là mình biết cách nên mẹ gọi video và mình hướng dẫn cái xử lý được luôn.

Đợt đó ở quê mất điện lâu phết ấy, cả tuần ấy, nên hàng xóm cũng sang sạc nhờ được mấy hôm liền. nhưng kinh nghiệm hơn chỉ là sạc ban ngày còn tối thì thôi nên vẫn có đèn sáng sử dụng tối.

Lắp đặt cho một người quen bị tai biến nằm giường.

Chuyện là vào hôm trời cũng mất điện, xong đứa bạn gọi báo là mất điện và mượn quạt thì mình mang bộ của mình sang, bố bạn bị tai biến nằm giường, mất điện thì nóng nên ngồi quạt từ trưa đến tối cũng chả bảo gì, sau chắc mỏi tay quá thì mới gọi. Nên mình mang qua.

Về sau thì có tặng lại luôn bộ đó cho gia đình để yên tâm sử dụng. Thực sự thấy cũng là một việc khá ý nghĩa mà mình đã làm được. Cái hay ở đây chính là việc sẽ tiết kiệm rất nhiều, quạt BLDC êm, nhẹ, đèn chiếu sáng 24/24 mà chỉ với tấm pin, cái quạt BLDC là cứ chạy suốt ngày này qua ngày khác. Nó bền thực sự ý.
